Si aucun équipement n'est découvert automatiquement lors de l'ajout du serveur de données, il est nécessaire de modifier la configuration réseau du connecteur BACnet.

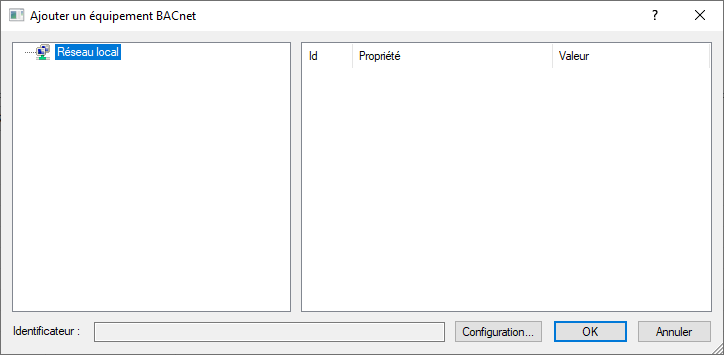

Afin de configurer un réseau BACnet, cliquer sur le bouton "Configuration" dans la fenêtre "Ajouter un équipement BACnet" :

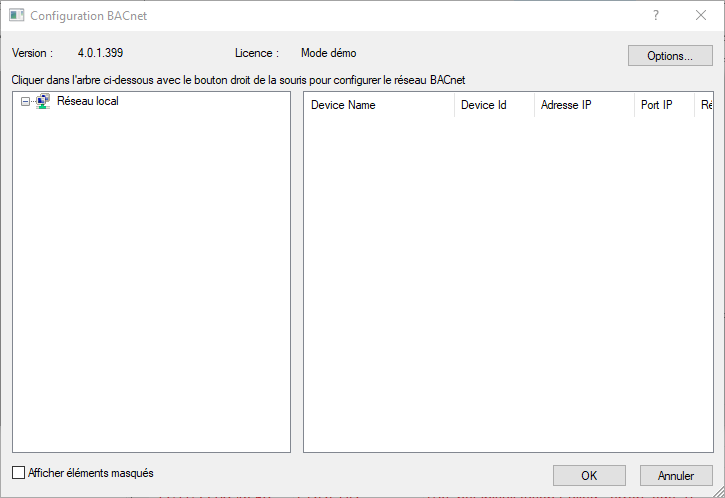

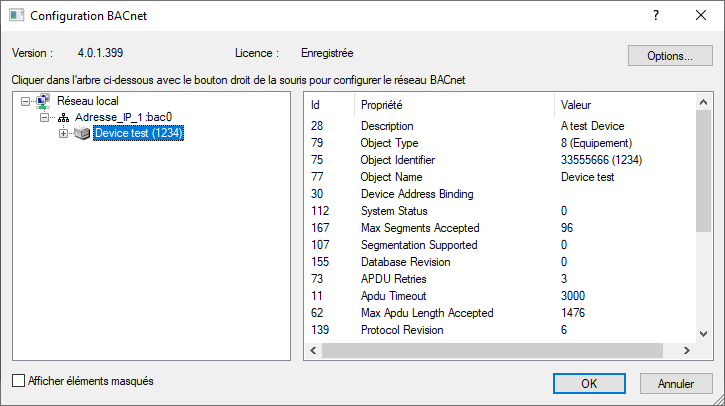

La fenêtre "Configuration BACnet" s'affiche :

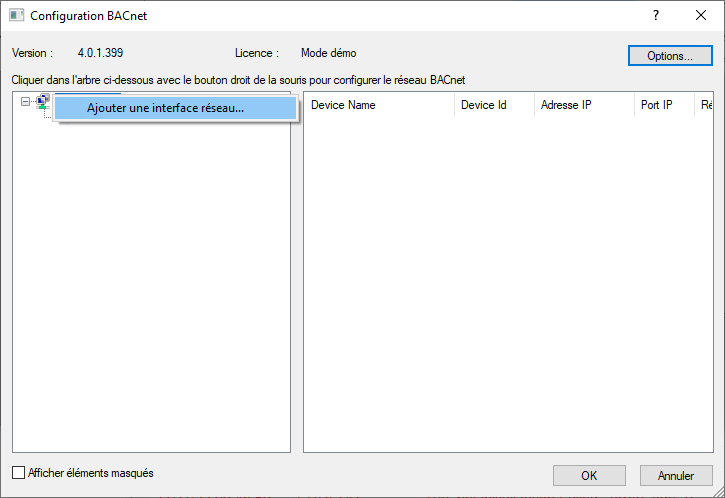

Effectuer un clic droit sur "Réseau Local" et choisir "Ajouter une interface réseau" :

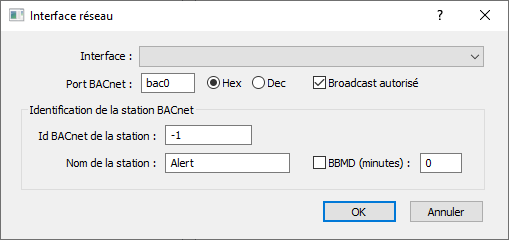

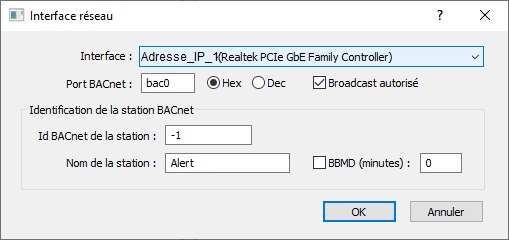

La fenêtre "Interface réseau" s'affiche :
Cliquer sur la liste déroulante "Interface"

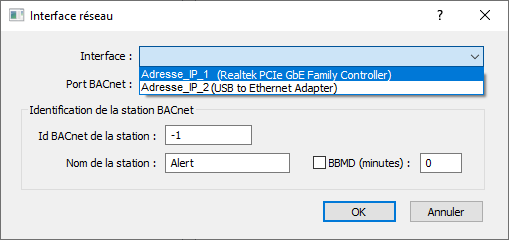

Sélectionner l'interface réseau permettant d'accéder au réseau Bacnet :
Configurer si nécessaire les options supplémentaire décrites ci dessous :
- Port BACnet :
Ce paramètre définit en format hexadécimal le port IP utilisé par les équipements BACnet supervisés. La valeur par défaut est "bac0" (47808).
Les boutons radio "Hex" et "Dec" permettent de choisir le formatd'affichage du numéro de port, respectivement hexadécimal ou décimal.
- Broadcast autorisé :
Lorsque cette option est sélectionnée (valeur par défaut), la mise à jour des équipement présents sur le réseau est effectuée par une requête"WhoIs" adressée en broadcast.
Désélectionner cette option si le broadcast n'est pas autorisé sur le réseau. Dans ce cas, la mise à jour des équipements présents sur le réseau sera effectuée par des requêtes "WhoIs" adressées à chacun des équipement préalablement détectés ou ajoutés.
- ID BACnet de la station :
Identificateur BACnet de la station Alert. Cet identificateur peut être utilisé par certains équipements BACnet pour adresser des notifications à la station Alert. Par défaut, aucun identificateur BACnet n'est défini pour le poste Alert (-1).
- Nom de la station :
Nom de la station Alert associé à son identificateur BACnet.
- BBMD :
Sélectionner cette option pour activer la fonction BBMD (BACnetBroadcast Management Device) dans Alert. Lorsque cette fonction est activée, toute requête de broadcast BACnet (Who Is) adressée à Alert depuis un segment de réseau externe sera retransmise en broadcast à tous les équipements présents sur le segment de réseau Alert, les réponses des équipements (I am) étant ensuite directement retournées vers l'émetteur dela requête.
Le champ adjacent permet de définir le temps maximum en minutes du routage des échanges de type broadcast entre les équipements du réseau Alert et l'équipement initiateur du réseau externe. Ce temps est automatiquement réactivé à chaque nouvelle requête de broadcast BACnet de l'équipement initiateur. Si ce temps est nul (valeur par défaut), il n'y a pas de temps limite.
Cliquer sur le bouton "OK" pour valider la configuration.

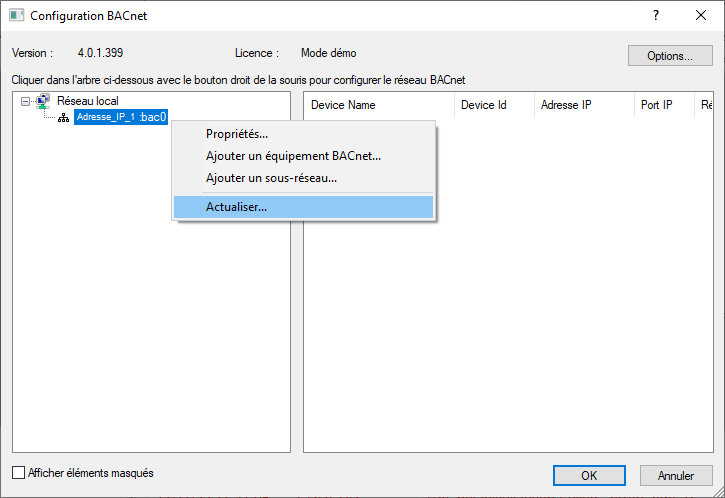

Effectuer un clic droit sur l'interface réseau créée et sélectionner "Actualiser" :

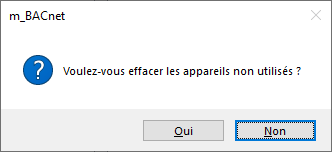

Cliquer sur le bouton "OK' afin d'actualiser la liste des équipements disponible :
Une découverte réseau est alors effectuée et la liste des équipements mis à jour :
Cliquer sur le bouton "OK" pour afficher la fenêtre "Ajouter un équipement BACnet".

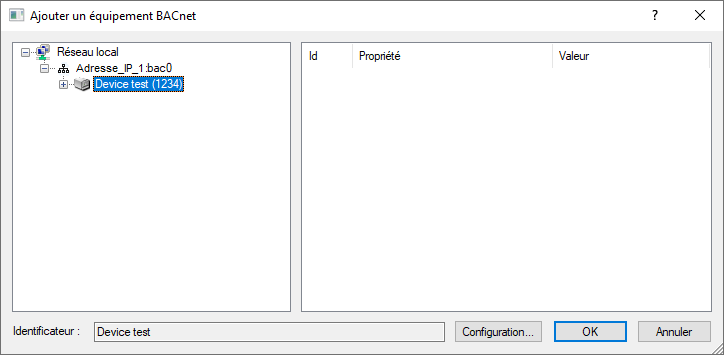

Sélectionner l'équipement à ajouter et cliquer sur le bouton "OK".
